ДИПЛЕКСЕР Д-14
Применяется для развязки приемного и передающего каналов базовых станций
при работе на общую антенну
|
Параметры |
Канал приема Rx
|
Канал передачи Tx
|
Полоса пропускания, МГц |
824-834
|
869-879
|
Потери в полосе пропускания, дБ, не более |
0.6
|
0.6
|
Вносимое затухание в полосе Tx, дБ, не менее |
75
|
|
Вносимое затухание в полосе Rx, дБ, не менее |
|
85
|
КСВН, не более |
1.3
|
1.3
|
Мощность входного сигнала, Вт, не более |
-
|
300
|
Диапазон температур, град.С |
-30... +50
|
Габаритные размеры, мм |
510х100х38
|
Масса, кг |
4,16
|
Тип разъемов |
50 Ом, гнездо,7/3
|

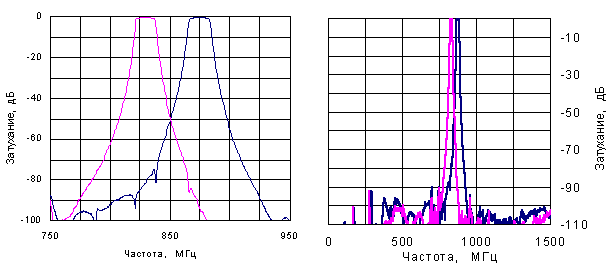

Амплитудно-частотные характеристики
