ДИПЛЕКСЕР Д-17
Применяется для развязки приемного и передающего каналов базовых станций
при работе на общую антенну
|
| Параметры |
Канал приема (Rх)
|
Канал передачи (Tх)
|
| Полоса пропускания, МГц |
835-838,5
|
880-883,5
|
| Потери в полосе пропускания, дБ, не более |
0,65
|
0,7
|
| Вносимое затухание в полосе Тх, дБ, не менее |
90
|
-
|
| Вносимое затухание в полосе Rх, дБ, не менее |
-
|
85
|
| Подавление сигнала в диапазоне передачи AMPS ( 869 МГц), дБ, не менее |
75
|
42
|
| Подавление сигнала на частоте 890 МГц, дБ, не менее |
-
|
64
|
| Развязка между входами каналов Rх-Тх, дБ, не менее |
85
|
| КСВН, не более |
1,25
|
1,25
|
| Мощность входного сигнала, Вт, не более |
-
|
200
|
| Диапазон температур, град.С |
-40...+60
|
| Габаритные размеры, мм |
545х120х48
|
| Масса, кг |
3,2
|
| Тип разъемов |
N-female
|

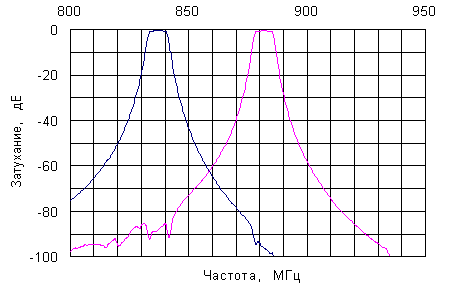

Амплитудно-частотные характеристики
