ДИПЛЕКСЕР Д-18

Используется для развязки приемо-передающих трактов и подавления внеполосных сигналов в базовых станциях и репитерах CDMA .
Параметры
Канал приема (Rх)
Канал передачи (Tх)
Полоса пропускания, МГц
835-845
880-890
Потери в полосе пропускания, дБ, не более
0,65
0,6
Вносимое затухание в полосе Тх, дБ, не менее
85
-
Вносимое затухание в полосе Rх, дБ, не менее
-
75
Подавление сигнала в диапазоне передачи AMPS ( 869 МГц), дБ, не менее
64
34
Развязка между входами каналов Rх-Тх, дБ, не менее
78
КСВН, не более
1,3
1,3
Мощность входного сигнала, Вт, не более
-
150
Диапазон температур, град.С
-30... +50
Габаритные размеры, мм
285х90х78
Масса, кг
2,8
Тип разъемов
N-female

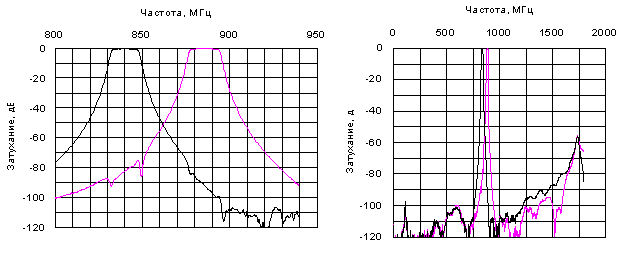

Амплитудно-частотные характеристики
