ПОЛОСОВОЙ ДИПЛЕКСЕР Д -61
Предназначен для развязки приемного и передающего трактов и подавления
внеполосных сигналов в системах радиосвязи.
|
|
| Параметры |
Канал приема Rx
|
Канал передачи Tx
|
| Полоса пропускания, МГц |
146,5-147
|
171,4-172,6
|
| Потери в полосе пропускания, дБ, не более |
1,2
|
1,2
|
| Вносимое затухание в полосе Tx, дБ, не менее |
85
|
|
| Вносимое затухание в полосе Rx, дБ, не менее |
|
80
|
| Развязка между выходами каналов Rx-Tx, дБ, не менее |
80
|
| Подавление внеполосных сигналов, дБ , не менее в диапазонах : |
|
|
0,3-135 и 160-750 МГц
|
100
|
|
|
0,3-160 и 185- 750 Мгц
|
|
100
|
| КСВН, не более |
1,4
|
1,4
|
| Максимальная мощность, Вт, не более |
-
|
100
|
| Диапазон температур, град.С |
-40 ...+60
|
| Габаритные размеры, мм |
580 х 140 х 62
|
| Масса, кг |
2,4
|
| Тип разъема |
N-female
|

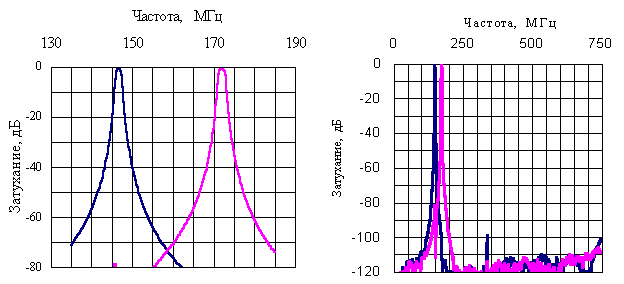

Амплитудно-частотные характеристики
