Диплексерные устройства для использования малошумящих
усилителей (МШУ) во входных цепях базовых станций сотовой телефонии (БС)
при больших расстояниях между приемо-передающей антенной и БС.
|
|

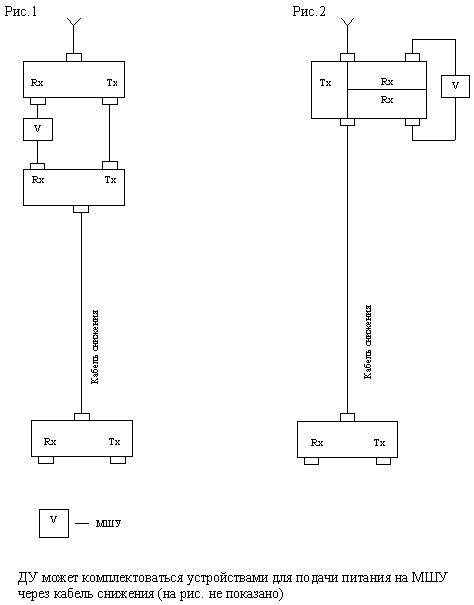

На рис.1 приведен типовой способ включения МШУ при использовании
общей приемо-передающей антенны и значительном расстоянии между
антенной и БС, когда использование двух диплексеров с одним кабелем
снижения оказывается более целесообразным, чем применение одного
диплексера с двумя кабелями (приемным и передающим).
На рис.2 показан способ решения данной задачи с помощью специального
диплексерного устройства (ДУ), представляющего собой единую компактную
конструкцию, содержащую два диплексера с одним общим фильтром передатчика.
МШУ включается между свободными выходами фильтров приемника из состава
устройства, что обеспечивает его развязку от сигналов передатчика,
как по входу, так и по выходу. Стоимость данного устройства будет
на 25-30% дешевле стоимости соответствующей пары диплексеров рис.1.
При этом потери сигнала передатчика в устройстве рис.2 окажутся
вдвое меньше, чем в паре диплексеров рис.1, а отсутствие в ДУ соединительного
кабеля между передающими фильтрами пары диплексеров и соответствующих

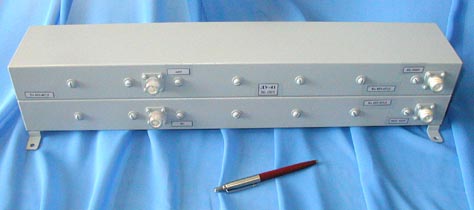

разъёмов приводит к увеличению его надежности. Для диапазона NMT-450
мы предлагаем диплексерное устройство ДУ-41 со следующими характеристиками:
|
Параметры |
Каналы приема
|
Канал передачи
|
Полоса пропускания, МГц |
453-457,5
|
463-467,5
|
Потери в полосе пропускания, дБ, не более |
1,1
|
0,9
|
Вносимое затухание в каналах приема, дБ, не менее |
-
|
43
|
Вносимое затухание в канале передачи, дБ, не менее |
53
|
-
|
КСВН, не более |
1,35
|
1,35
|
Мощность входного сигнала, Вт, не более |
-
|
100
|
Диапазон температур, град.С |
-30...+60
|
Габаритные размеры, мм |
526х135х109
|
Масса, кг |
6,5
|
Тип разъемов |
50 Ом, гнездо, 7/3
|
