Делитель-сумматор частотных каналов (двухполосный фильтр) ДС-2
Используется в базовых станциях GSM-900 для расфильтровки приемопередающих
каналов и подавления сигнала передатчика AMPS.
|
| Параметры |
Канал приема (Rx) |
Канал передачи (Tx) |
| Полоса пропускания, МГц |
894,8-904,8
|
939,8-949,8
|
| Потери в полосе пропускания, дБ, не более |
1,05
|
1,0
|
| Подавление сигнала в диапазоне передачи AMPS(869-879 МГц), дБ, не менее |
78
|
| Подавление сигнала в диапазоне передачи GSM-1800, дБ, не менее |
80
|
|
Подавление внеполосных сигналов, дБ, не менее: в диапазонах:
|
|
| 10-870 МГц |
90
|
| 964-1850 МГц |
80
|
| Максимальная мощность, Вт |
-
|
250
|
| КСВН, не более |
1.3
|
1.35
|
| Диапазон рабочих температур, град.С |
-40....+60
|
| Габаритные размеры, мм |
375х125х76
|
| Вес, кг |
2,05
|
| Тип разъема |
50 Ом гнездо 7/3 или 16/7
|

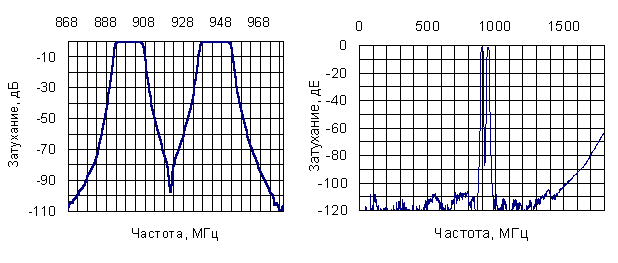

Амплитудно-частотные характеристики
