Делитель-сумматор частотных каналов (двухполосный фильтр) ДС-2Ам
Используется в базовых станциях GSM-900 для расфильтровки приемопередающих
каналов и подавления сигнала передатчика AMPS.
|
Параметры |
Канал приема (Rx)
|
Канал передачи (Tx)
|
Полоса пропускания, МГц |
894,8-904,8
|
939,8-949,8
|
Потери в полосе пропускания, дБ, не более |
0,65
|
0,3
|
Подавление сигнала в диапазоне передачи AMPS(869-879 МГц), дБ, не менее |
53
|
Подавление сигнала в диапазоне передачи GSM-1800, дБ, не менее |
32
|
Максимальная мощность, Вт |
-
|
250
|
КСВН, не более |
1.25
|
1.25
|
Диапазон рабочих температур, град. С |
-40....+60
|
Габаритные размеры, мм |
227х120х76
|
Вес, кг |
2,6
|
Тип разъема |
50 Ом гнездо 16/7
|

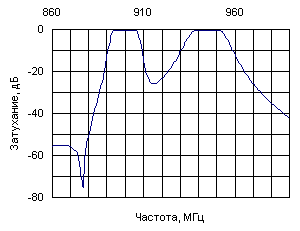

Амплитудно-частотные характеристики
