Делитель-сумматор частотных каналов (двухполосный фильтр) ДС-2АР
Используется в базовых станциях GSM-900 для расфильтровки приемопередающих каналов и подавления сигнала передатчика AMPS и других внеполосных сигналов.

Параметры
Канал приема (Rx)
Канал передачи (Tx)
Полоса пропускания, МГц
894,8-904,8
939,8-949,8
Потери в полосе пропускания, дБ, не более
0,7
0,65
Подавление сигнала в диапазоне передачи AMPS(869-879 МГц), дБ, не менее
60
Подавление сигнала в диапазоне передачи GSM-1800, дБ, не менее
43

Подавление внеполосных сигналов, дБ, не менее: в диапазонах:



10-850 МГц
80
990-1350 МГц
80
Максимальная мощность, Вт
-
250
КСВН, не более
1.3
1.25
Диапазон рабочих температур, град.С
-40....+60
Габаритные размеры, мм
274х120х76
Вес, кг
2,9
Тип разъема
50 Ом гнездо 16/7

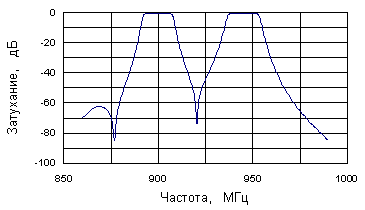

Амплитудно-частотные характеристики
