Полосно-пропускающие фильтры ППФ-111, ППФР-111, ФПРР-111

Используются для частотной селекции приемных и передающих каналов в базовых станциях и репитерах сети CDMA.
Параметры
ППФ-111
ППФР-111
ФПРР-111
Полоса пропускания, МГц
880,5-882,5
Потери в полосе пропускания, дБ, не более
2
2
2
Вносимое затухание в диапазоне передатчика AMPS (869-879 МГц), ДБ, не менее
20
30
30
Вносимое затухание в диапазоне 835-837 МГц, ДБ, не менее
90
90
90
Вносимое затухание на частоте890 МГц, ДБ, не менее
50
50
65
КСВН, не более
1,3
Максимальная мощность, Вт
150
100
100
Габаритные размеры, мм
490х135х70
423х140х61
550х120х51
Масса, кг
1.7
2.05
2.4
Диапазон температур, град.С
-5....+50
-40....+60
-40....+60
Тип разъема
50 Ом, N-female

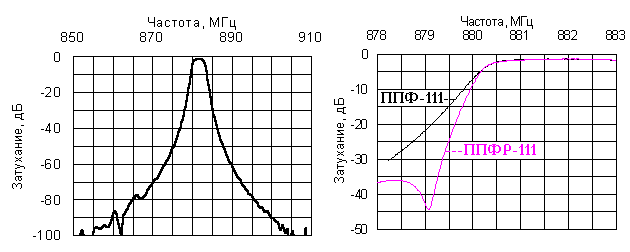

АЧХ фильтра ППФ-111; АЧХ фильтров ППФ-111 и ППФР-111
