Полосно-пропускающие фильтры ППФ-112, ППФ-1126, ППФР-1126

Используются для частотной селекции приемных и передающих каналов в базовых станциях и репитерах сети CDMA.
Параметры
ППФ-112
ППФ-1126
ППФР-1126
Полоса пропускания, МГц
834-838
880-882
880-882
Потери в полосе пропускания, дБ, не более
0,6
1,2
1,2
Вносимое затухание в диапазоне передатчика AMPS (869-879 МГц), ДБ, не менее
70
-
-
Вносимое затухание в диапазоне 880-882 МГц, дБ, не менее
90
-
-
Вносимое затухание на частоте 834-838 МГц, дБ, не мене
-
95
95
Вносимое затухание на частоте 890 МГц, дБ, не мене
-
65
85
КСВН, не более
1,3
Максимальная мощность, Вт
150
Габаритные размеры, мм
490х135х70
423х140х61
550х120х51
Масса, кг
1.3
1,6
2
Диапазон температур, град.С
-40....+60
Тип разъема
50 Ом, N-female

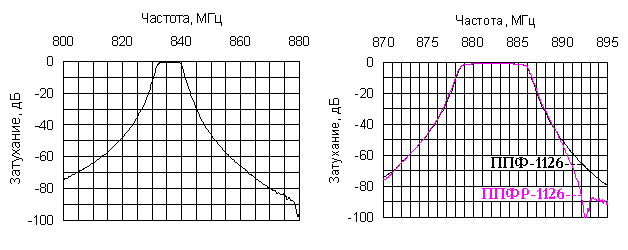

АЧХ фильтра ППФ-112; АЧХ фильтров ППФ-1126 и ППФР-1126
