Полосно-пропускающие фильтры ППФ-121, ППФ-122, ППФ-123
Используются для частотной селекции приемных и передающих каналов в
базовых станциях систем сотовой связи
|
|
| Параметры |
ППФ-121
|
ППФ-122
|
ППФ-123
|
| Полоса пропускания, МГц |
828-834
|
824-834
|
824-834
|
| Потери в полосе пропускания, дБ, не более |
0,5
|
0,8
|
0,5
|
| Вносимое затухание в диапазоне передатчика AMPS (869-879 МГц), ДБ, не
менее |
72
|
86
|
82
|
| Вносимое затухание в диапазоне 880-882 МГц, дБ, не менее |
82
|
93
|
94
|
| КСВН, не более |
1,3
|
| Габаритные размеры, мм |
240х100х38
|
333х120х52
|
270х100х38
|
| Масса, кг |
1,1
|
1,0
|
1,25
|
| Диапазон температур, град.С |
-30....+50
|
| Тип разъема |
50 Ом, 7/3, гнездо
|

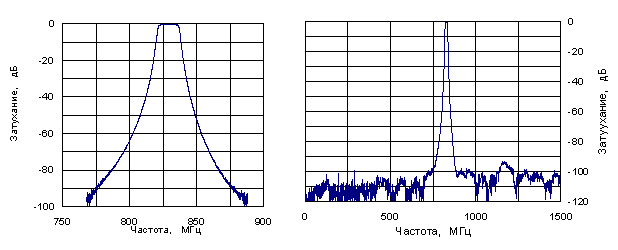

Амплитудно-частотные характеристики ППФ-123
