Полосно-пропускающий фильтр ППФ-2213
Используется в составе базовых станций GSM-900 для дополнительного подавления
сигналов передатчика диапазона AMPS и других внеполосных сигналов.
|
Параметры |
|
Полоса пропускания, МГц |
894-945
|
Потери в полосе пропускания, дБ, не более |
0,6
|
Вносимое затухание в диапазоне передатчика AMPS (869-879 МГц), дБ,
не менее |
43
|
Вносимое затухание в диапазоне передатчика GSM-1800, дБ, не менее
|
70
|
КСВН, не более |
1,35
|
Вносимое затухание в диапазоне 10-840 МГц, дБ, не менее |
85
|
Максимальная мощность, Вт, не более |
300
|
Габаритные размеры, мм |
434х115х50
|
Масса, кг |
2,35
|
Диапазон температур, град.С |
-40....+60
|
Тип разъема |
50 Ом, гнездо, 16/7 или 7/3
|

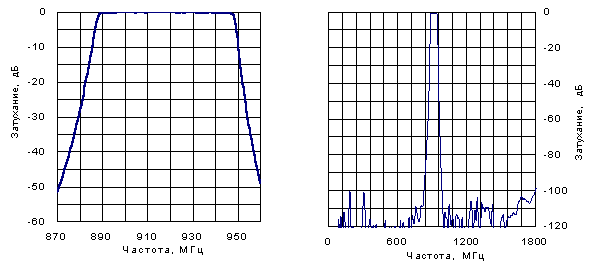

Амплитудно-частотные характеристики
