Полосно-пропускающие фильтры ППФ- 223, ППФР-223
Используются для фильтрации сигналов приемника базовых станций GSM-900.Обеспечивают
значительное подавление сигнала передатчика AMPS.
|
|
| Параметры |
ППФ-223
|
ППФР-223
|
| Полоса пропускания, МГц |
894-905
|
894-914
|
| Потери в полосе пропускания, дБ, не более |
1.05
|
0,8
|
| Подавление сигнала в диапазоне передатчика GSM-900, дБ, не менее |
75
|
100
|
| Подавление сигнала в диапазоне передатчика AMPS (869-879 МГц), дБ,
не менее |
75
|
85
|
| Вносимое затухание в диапазоне GSM-1800, дБ, не менее |
70
|
-
|
| КСВН, не более |
1.35
|
1.35
|
| Диапазон рабочих температур, град.С |
-30....+50
|
| Габаритные размеры, мм |
376х120х38
|
490х120х49
|
| Вес, кг |
1,7
|
2.9
|
| Тип разъема |
50 Ом, гнездо, 7/3 или 16/7
|

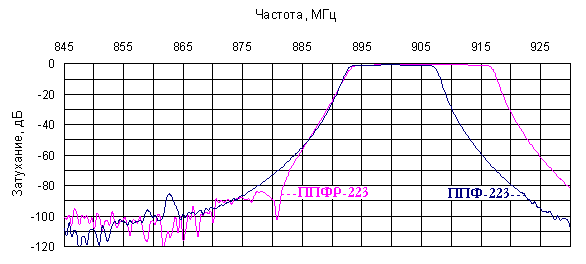

Амплитудно-частотные характеристики фильтров
