Полосно-пропускающие фильтры диапазона 400-500 МГц
Используются для фильтрации сигналов в приемных и передающих каналах базовых
станций сотовой телефонии.
|
 |
|
Параметры
|

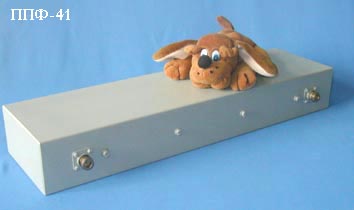

ППФ-41 |
ППФ-43 |
ППФ-45 |
| Полоса пропускания, МГц |
2
|
2,5
|
4
|
| Потери в полосе пропускания, дБ, не более |
1,3
|
1,2
|
2,0
|
| Вносимое затухание при расстройке от центральной частоты, дБ, не менее: |
|
| ± 5 МГц |
50
|
40
|
55
|
| ± 10 МГц |
75
|
65
|
100
|
| КСВН, не более |
1,3
|
| Максимальная мощность, Вт |
150
|
100
|
100
|
| Габаритные размеры, мм |
490х135х70
|
423х140х61
|
550х120х51
|
| Масса, кг |
5,2
|
1,6
|
1,7
|
| Диапазон температур, град.С |
-30....+60
|
| Тип разъема |
50 Ом, гнездо, 16/7 или 7/3
|

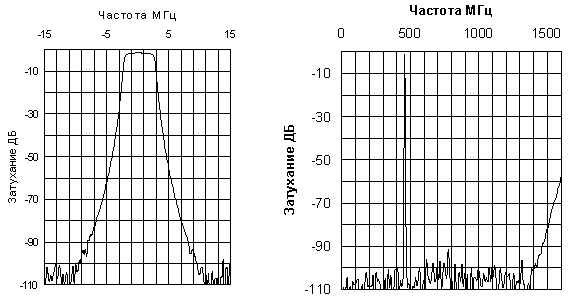

Амплитудно-частотные характеристики фильтра
ППФ-45
