Полосно-пропускающие фильтры с широкими полосами заграждения
Малые потери в сочетании с отсутствием паразитных полос пропускания
на уровне -90дБ в диапазоне от 0 до 2000 МГц делают данные фильтры эффективным
средством решения задач электромагнитной совместимости. Используются в
приемо-передающих каналах многоканальных радиосистем.
|
| Параметры фильтров |
ППФ-61
|
ППФ-62
|
| Полоса пропускания, МГц |
154-162
|
| КСВН в полосе пропускания, не более |
1,3
|
| Входная мощность, кВт, не более |
1,2
|
| Вносимое затухание, дБ |
|
|
| -в полосе пропускания, не более |
0,3
|
0.4
|
|
-в полосе частот:
|
0-137 МГц, не менее |
35
|
50
|
| 179-2000 МГц, не менее |
| Габаритные размеры, мм |
270х150х76
|
355х150х76
|
| Вес, кг |
3,2
|
3,9
|
| Тип разъема |
N-female
|

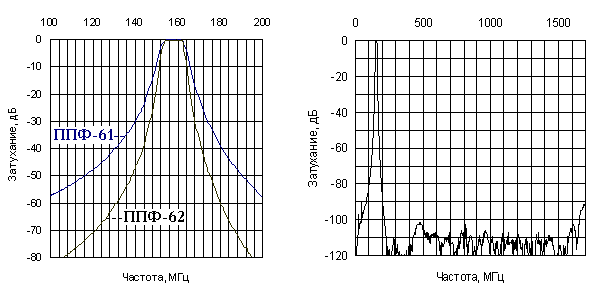

Амплитудно-частотные характеристики фильтров
