Полосно-пропускающие фильтры ППФ
Используются для фильтрации сигналов передатчика и приемника в базовых
станциях сотовой телефонии.
|
Параметры |
ППФ-01
|
ППФ-02
|
Полоса пропускания, МГц |
869 - 894
|
824-849
|
Вносимое затухание в полосе пропускания, дБ, не более |
0.6
|
0.5
|
Крутизна АЧХ, дБ/МГц |
60/45
|
75/45
|
Максимальная мощность, Вт |
700
|
-
|
КСВН, не более |
1.4
|
1.4
|
Диапазон рабочих температур, град. С |
-30....+50
|
Габаритные размеры, мм |
350 х 125 х 50
|
Вес, кг |
2,4
|
Тип разъема |
50 Ом, 16/7, гнездо
|

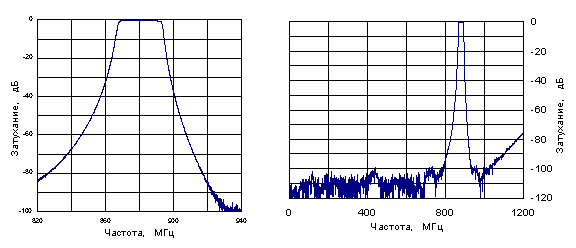

Амплитудно-частотные характеристики фильтра ППФ-01
